Headlight Align Headlight Aimer

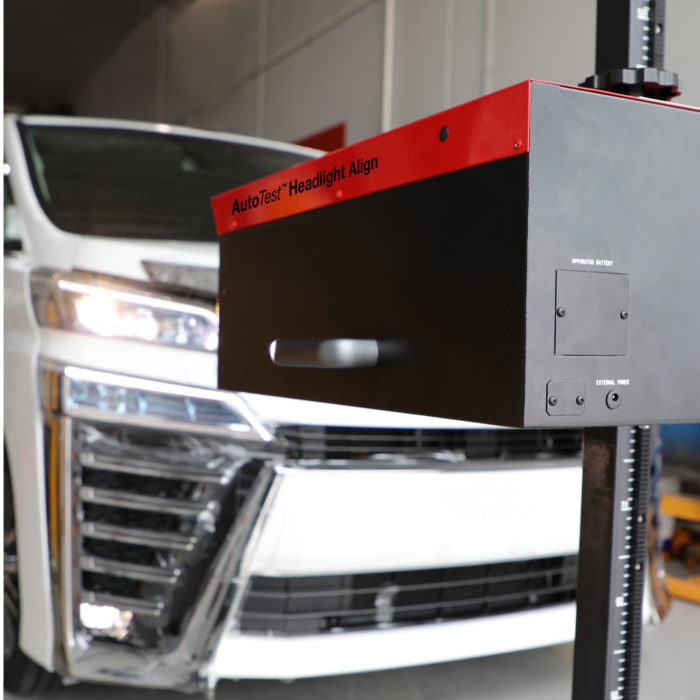

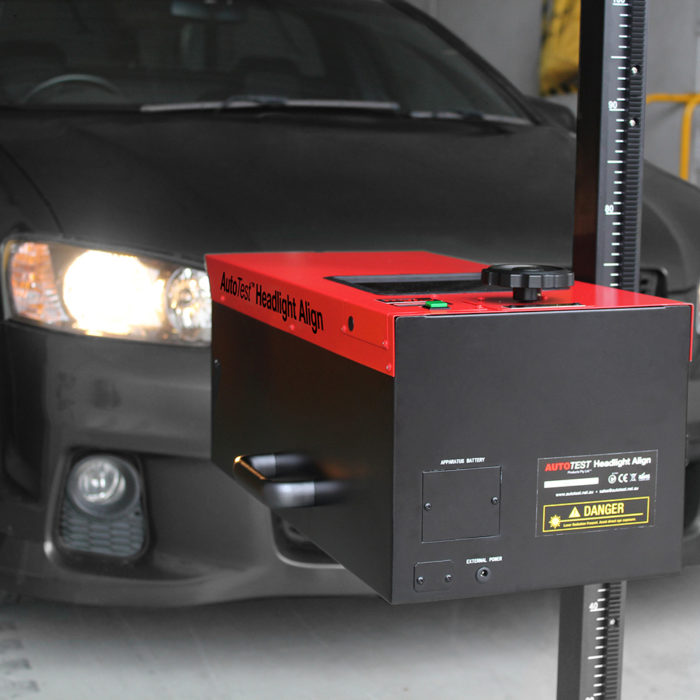

AutoTest Headlight Align Tester adalah alat uji lampu utama kendaraan bermotor berkualitas profesional

Headlight Align Headlight Aimer

AutoTest Headlight Align Tester adalah alat uji lampu utama kendaraan bermotor berkualitas profesional yang cocok untuk jenis halogen

Headlight Align Headlight Aimer

AutoTest Headlight Align Tester adalah alat uji lampu utama kendaraan bermotor berkualitas profesional yang cocok untuk jenis lampu Halogen depan (tinggi, rendah, kabut). Itu dilengkapi dengan manual perakitan, operasi dan kalibrasi dan deklarasi kesesuaian.

Pengetesan lampu sorot dengan metode Headlamp Screen dan Testing memerlukan jarak ukuran 12m x 2,5m pada permukaan tanah yang rata/datar. Menggunakan AutoTest Headlight Align, Anda hanya memerlukan 5m x 2,5m untuk pengujian yang akurat dan sesuai. Menjadikannya penggunaan ruang pengujian / garasi Anda secara efektif.

Others

  1. Jarak pengukuran: 500mm
  2. Konsumsi daya: <0.5W
  3. Beart: 26kg
  1. Compliant with ADR 46 (Vehicle Standard – Australian Design Rule 46/00 – Headlamps), Compliant with ECE R48 – Rule 48
  2. Kemampuan ukur: Luminous intensity: 0 – 100,000cd
Step-4 Step-5 Step-6

Alat Uji Lampu ini dilengkapi dengan cermin untuk memantulkan sinar dari lensa menuju ke photocell. Ketika cermin ini kotor maka sinar yang di pantulkan ke photocell akan mempengaruhi hasil dari intesitas cahaya yang di baca oleh elektronika amplifiernya. Elektronika amplifier berfungsi untuk menguatkan tegangan yang masuk dari photocell setelah ada cahya menmbus dan masuk ke photocell.

Step-1 Step-2 Step-3

Features :

  1. Dasar seimbang sehingga alat uji lampu dapat berdiri dengan se-imbang dan dilengkapi dengan roda kastor besar untuk memudahkan manuver.
  2. Penunjuk laser untuk memudahkan penempatan unit.

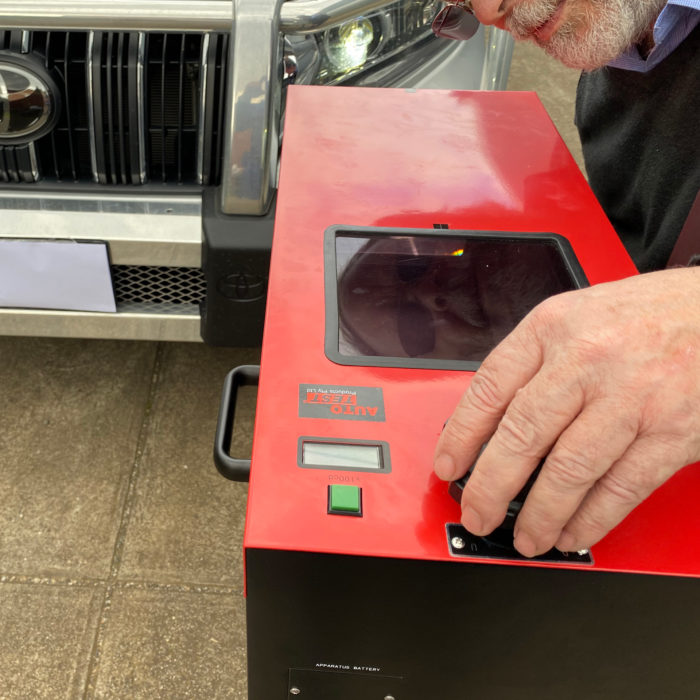

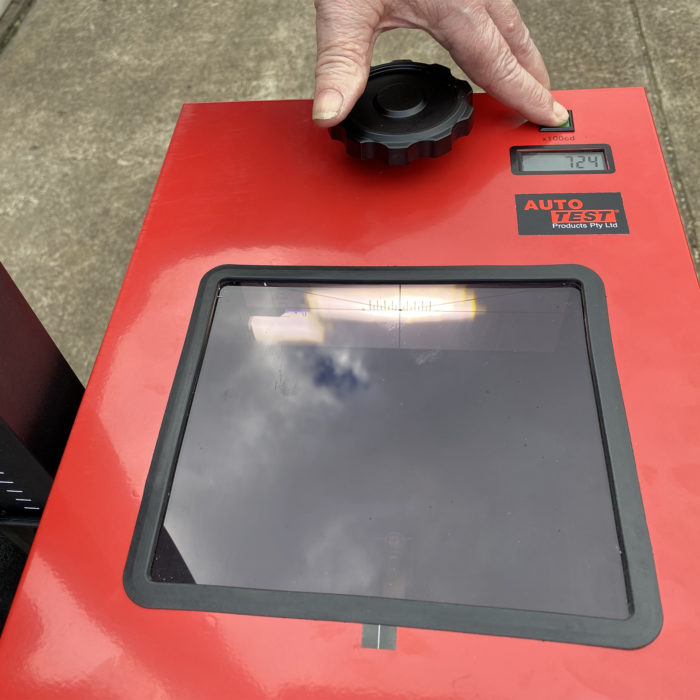

  3. Pengukur lux digital dan jendela pengukuran lebar.
  4. Pelindung penyelarasan optik manual untuk penyelarasan paralel yang mudah.
  5. Mekanisme pengunci penyesuaian ketinggian yang mudah digunakan.
  6. Sesuai dengan ADR 46 (Standar Kendaraan – Aturan Desain Australia 46/00 – Lampu Depan)
  7. Sesuai dengan ECE R48 – Aturan 48

Specification

  1. Ambient Temperature: -10°C to 40°C
  2. Relative Humidity: Less than 95%
  3. Atmospheric Pressure: 70.0KPa – 106.0KPa
  4. Power supply: DC9V battery or 12v car battery or cigarette lighter (maximum input voltage 25V)
  5. Floor: The instrument and the vehicle must be placed at the same surface, Gradient and out of level shall not exceed 3%.
  6. Central elevation of the headlight: 30cm – 1,400cm
  7. Luminous intensity: 0 – 100,000cd
  8. Optic axis deviation of high beam and low beam:
    1. Left – Right: L 4%/10m – R 4%/10m (L 40cm/10m – R 40cm/10m)
    2. Up – Down: U 2%/10/m- D 4%/10m (U 20cm/10m – D 40cm/10m)
  9. Measuring distance: 500mm
  10. Power consumption: <0.5W
  11. Net Weight: 26kg
