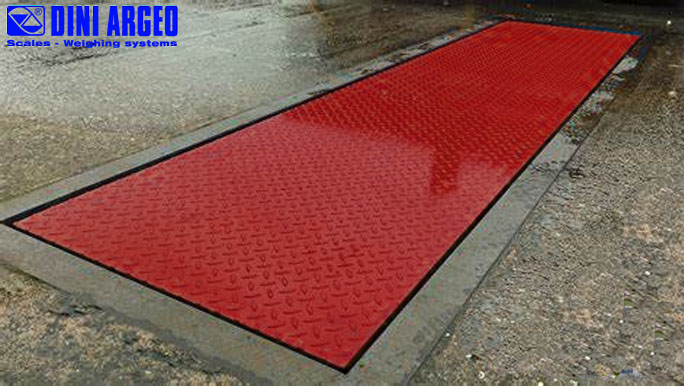

RWS Flush-Floor Platform for Axle Weighing

RWS timbangan statis yang dirancang untuk stasiun penimbangan dengan mode penimbangan Static maupun Dynamic

RWS Flush-Floor Platform for Axle Weighing

RWS timbangan statis yang dirancang untuk stasiun penimbangan dengan akses terkendali, dengan kecepatan kendaraan yang dikurangi dalam 5 km/jam (lihat manual instalasi untuk informasi lebih lanjut)

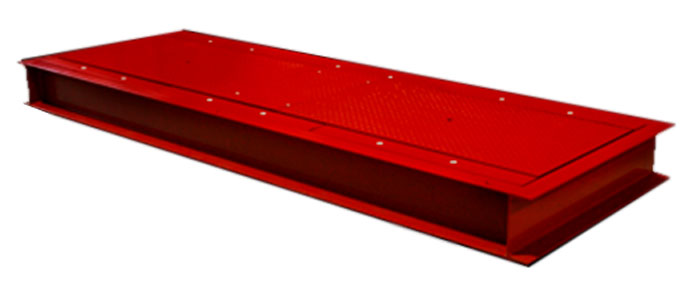

RWS Flush-Floor Platform for Axle Weighing

RWS Axle Load Scales

RWS adalah platform penimbangan ganda (axle load) yang dirancang untuk membangun stasiun penimbangan untuk memeriksa bobot MST (Muatan Sumbu Terberat) kendaraan. RWS juga memungkinkan untuk menghitung berat kendaraan yang sedang melintasi dengan menjumlahkan berbagai sumbu, ditimbang saat diam atau bergerak. RWS telah mendapatkan persetujuan CE Directive 2014/31/EU untuk verifikasi berat gandar

RWS Flush-Floor Platform for Axle Weighing

Features :

  1. Dirancang untuk stasiun penimbangan dengan akses terkendali, dengan kecepatan kendaraan yang dikurangi dalam 5 km/jam (lihat manual pemasangan untuk informasi lebih lanjut)
  2. Keakuratan 1% untuk penggunaan internal, 2% untuk penggunaan legal untuk perdagangan. Keakuratan ini dapat diperoleh dengan mengikuti spesifikasi dan petunjuk pemasangan dalam manual pemasangan.
  3. Permukaan pemuatan antiselip yang terbuat dari lembaran logam, berukuran untuk menahan beban apa pun berdasarkan parameter yang ditentukan oleh Arahan 96/53/EC (beban maksimum pada as tunggal untuk kendaraan yang melintasi Eropa).
  4. Struktur pendukung balok baja.
  5. Berukuran untuk menimbang as hingga 20t dan mendeteksi kelebihan beban as hingga 30t (lihat manual produk untuk kondisi penggunaan dan perawatan).
  6. Dilengkapi dengan rangka untuk penahan, terbuat dari struktur bantalan tunggal, dari baja yang dicat dan dilas, yang tidak memerlukan perakitan. Memudahkan pemasangan timbangan dan menyederhanakan pekerjaan pasangan batu.
  7. Pelapisan pasir dan pernis dengan lapisan epoksi dua komponen, sangat tahan terhadap korosi.
  8. Dimensi permukaan beban (pxl): 3 x 0,73 m.
  9. 6 sel beban kompresi, kelas C3, baja tahan karat, dengan perlindungan IP68.
  10. Kabel sepanjang 20 m untuk penyambungan ke indikator berat.
  11. Kabel dan sambungan antidebu dan kedap air, mudah disambungkan dan dilepas.
  12. Kotak sambungan kedap udara.
  13. Pintu jebakan yang diperiksa secara terpusat untuk perawatan rutin.
  14. Berbagai indikator berat yang dapat disambungkan, juga berfungsi dengan baterai yang dapat diisi ulang, yang memungkinkan penggunaan platform tanpa catu daya listrik.

Aplikasi Utama :

  1. The axle weighing system is ideal to:
    1. Periksa berat setiap as atau semua jumlah berat yang berbeda dan deteksi adanya kelebihan muatan.
    2. Periksa berat material yang diangkut oleh kendaraan dan lakukan pemeriksaan sederhana pada barang yang masuk/keluar.
3590EGTBOX8_RFID 3590EGT8 3590EGT

Fungsi penimbangan stasioner memungkinkan kendaraan ditimbang dengan menjumlahkan bobot masing-masing gandar. Selain menjadi cara penimbangan yang paling hemat biaya, alat ini juga menghindari penalti akibat beban gandar yang berlebihan. Fungsi penimbangan dalam gerakan memungkinkan Anda meminimalkan waktu penimbangan, dimana berat diperoleh saat kendaraan melewati timbangan, tanpa perlu berhenti untuk menimbang setiap gardan. Penimbangan yang rutin secara berlangsung sangat cocok sekali menggunakan model RWS untuk menyingkat waktu.

Platform untuk menimbang as hingga 30.000 kg, resolusi 20 kg. Platform lembaran logam berlobus 3 x 0,73 m. Lengkap dengan rangka penahan. Untuk aplikasi di area pribadi/pintu masuk perusahaan/pusat logistik dengan arus kendaraan terbatas pada operasi penimbangan dan kecepatan terkendali masuk dan keluar area penimbangan, tidak melebihi 5 km/jam.

Penimbangan Static dan Dynamic

  1. Tergantung pada indikator berat gabungan, as roda kendaraan dapat ditimbang saat diam atau bergerak:
    1. Fungsi penimbangan diam memungkinkan kendaraan ditimbang dengan menjumlahkan berat masing-masing as roda. Selain menjadi cara yang paling hemat biaya untuk menimbang, alat ini juga menghindari penalti akibat kelebihan beban gandar.
    2. Fungsi penimbangan saat bergerak memungkinkan Anda meminimalkan waktu penimbangan.
  2. ECEM-AXLE: Persetujuan CE untuk sistem penimbangan gandar statis dengan WWS/RWS dan Layar Sentuh 3590, dengan program penimbangan AF09.
  3. DINICAL: Koneksi ke indikator Dini Argeo dan kalibrasi
  4. RWSAI: Kit yang terdiri dari 2 batang level untuk pemasangan RWS
  5. Kapasitas Beban: Hingga 20t dan deteksi kelebihan gandar hingga 30t (lihat manual produk untuk kondisi penggunaan dan perawatan).

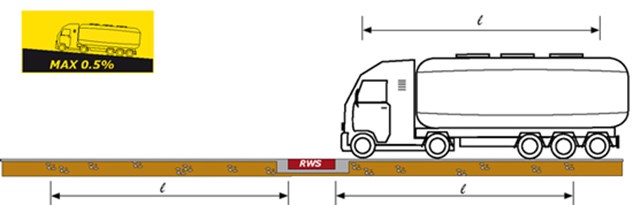

RWS Schematic

Indikator berat 3590E dalam versi "AF09", bersertifikat OIML R134

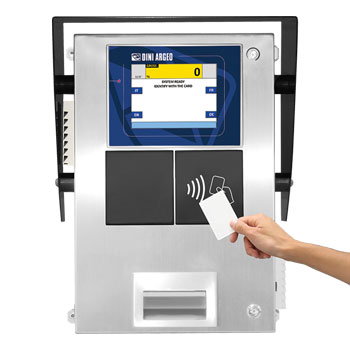

  1. 3590EGTBOX8 :
    1. Kios baja ANTI KARAT kolom atau dinding yang dilengkapi dengan indikator berat, layar sentuh 8" dan perangkat lunak AF03GT untuk penimbangan kendaraan dan manajemen jembatan timbang. Dilengkapi dengan printer termal dan pembaca RFID.

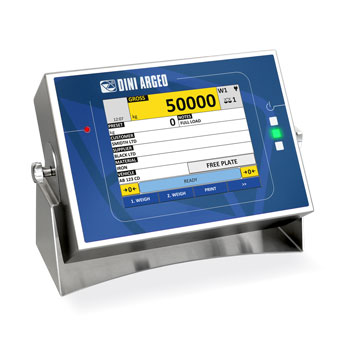

  2. 3590EGT8 :
    1. Indikator Layar Sentuh 8 inci dengan casing baja antikarat IP68. Versi miring dengan penyangga baja antikarat untuk pemasangan di bangku/dinding. Port Ethernet internal sebagai standar. Dilengkapi dengan perangkat lunak AF01 sebagai standar.

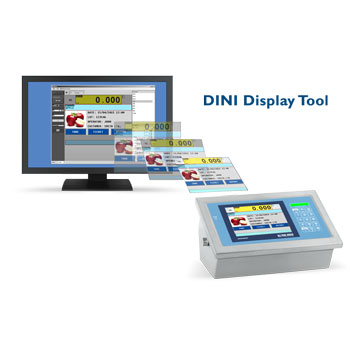

  3. 3590EGT :
    1. Indikator Layar Sentuh Berwarna dengan perangkat lunak AF01. Baja antikarat casing baja IP68.
  4. 3590ET :
    1. Indikator layar sentuh dengan perangkat lunak AF01. Penutup ABS. Layar Warna.
  5. AF09 :
    1. Perangkat lunak untuk penimbangan gandar dinamis dan statis dengan 1 atau 2 bantalan.

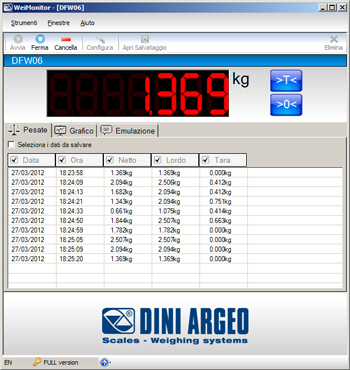

usb_3 Monitor

Sertifikasi dan persetujuan

  1. Sistem ini disetujui CE menurut Directive 2014/31/EU (NAWI, penimbangan statis) untuk verifikasi berat as.
  2. Sistem ini juga disertifikasi OIML R134 untuk penimbangan bergerak (dinamis) seluruh kendaraan, pada kecepatan maksimum 5 km/jam dengan akurasi penimbangan 2% (jumlah berat as, tergantung pada aturan yang berlaku di negara penggunaan).
  3. Sistem ini disetujui di Italia sebagai instrumen penimbangan dengan operasi otomatis, untuk penimbangan kendaraan jalan raya yang bergerak menurut Dekrit no.267995 tanggal 19/9/2019.
  4. Sistem ini juga disetujui untuk penimbangan dinamis di berbagai negara Eropa (untuk informasi lebih lanjut, silakan hubungi kantor penjualan kami).

Kalibrasi

  1. CD5 :
    1. Layanan dengan indikator Dini Argeo (hanya pada saat pemesanan)
    2. Laporan kalibrasi DINI ARGEO ISO-9001, dari 15001 hingga 60000 kg, untuk skala/platform tunggal. Untuk WBSA, DTW, dan RWS. Berat referensi ACCREDIA.
