Dimension Scanning

Alat Ukur Dimensi Kendaraan Otomatis Dengan Kemampuan Pengukuran FOH, ROH, Wheelbase, Width, Height, Length, Groundbase, Weight Kendaraan.

O.D.O.L & W.I.M.

Kendaraan ODOL "Over Dimension Over Load" adalah kendaraan angkutan barang yang melebihi batas dimensi fisik dan Beban seperti (Panjang, Tinggi, Lebar, FOH, ROH, Wheelbase dan Berat Beban) yang telah ditetapkan dalam peraturan perundang-undangan lalu lintas. Sedangkan WIM adalah "Weigh in Motion" dimana penimbangan kendaraan saat sedang berjalan/melintas tanpa harus berhenti.

Apa itu ODOL?

Penindakan administratif dilaksanakan melalui tilang elektronik (ETLE), larangan melanjutkan perjalanan, dan kewajiban bongkar muatan berlebih sesuai Peraturan Pemerintah No. 55 Tahun 2012 dan Permenhub No. 18 Tahun 2021 sebagai dasar teknis

Apa itu Over Dimensi

Over Dimensi adalah kendaraan yang memiliki dimensi yang melebihi batas standar yang ditentukan oleh peraturan lalu lintas. Ini bisa meliputi panjang, lebar, tinggi, ROH, FOH, Wheelbase.

Apa itu Over Load

Overload pada kendaraan mengacu pada kondisi di mana kendaraan membawa muatan yang melebihi kapasitas maksimum yang ditentukan oleh pabrikan atau peraturan yang berlaku. Overload dapat menyebabkan beberapa masalah serius.

Alat Ukur Dimensi Kendaraan Bermotor Model C-VDSS 1, secara otomatis mengukur dimensi kendaraan, termasuk panjang, tinggi, lebar, dan jarak poros, beban, atau yang kerap sekali kita dengan dengan penyebutan ODOL = Over Dimensi Overload tanpa harus melakukan secara manual.

Alat Ukur Dimensi Kendaraan

Pengukuran dilakukan dari terdepan hingga terbelakang serta tertinggi kendaraan, dengan teknologi penglihatan stereo real-time berbasis komputer canggih, optik, elektronik, komputer dan teknologi tinggi lainnya dalam kesatuan. Dalam menangkap serangkaian teknologi inti berdasarkan pengembangan otomatis, visualisasi, jaringan sistem pengukuran dimensi luar.

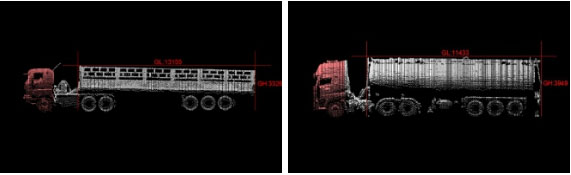

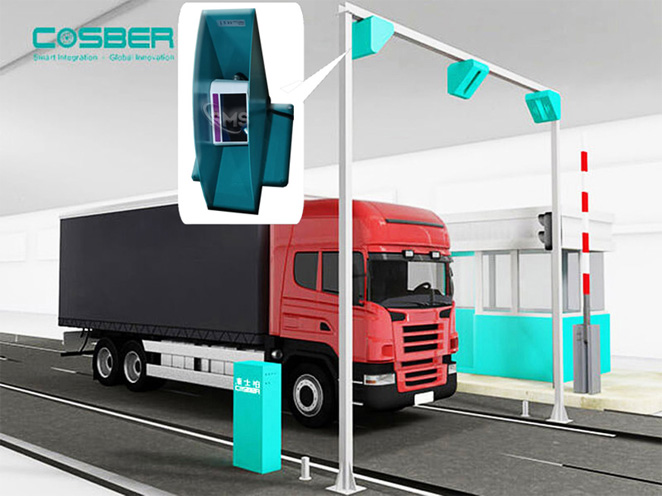

Alat Ukur Dimensi Kendaraan-1 Alat Ukur Dimensi Kendaraan-2 Alat Ukur Dimensi Kendaraan-3

"Adapun terdapat selisih perhitungan dari nilai panjang semestinya (Pabrikan) kendaraan dipengaruhi oleh beberapa faktor dibawah ini :"

  1. Bemper Depan (Dudukan Plat Nomor Kendaraan)
  2. Bemper Belakang (Dudukan Plat Nomor Kendaraan)
  3. Perubahan pada Bak
  4. Perubahan pada Wheelbase
  5. Perubahan pada Rear Overhang
  6. Penambahan Wind Defelector pada bagian atas kepala kendaraan
  7. Dan faktor lainnya

Dengan teknologi Laser C-VDSS yang kami miliki, memungkinkan benda-benda kecilpun terukur sehingga tingkat akurasi pengukuran lebih tinggi dibandingan dengan alat ukur dimensi produk lainnya.

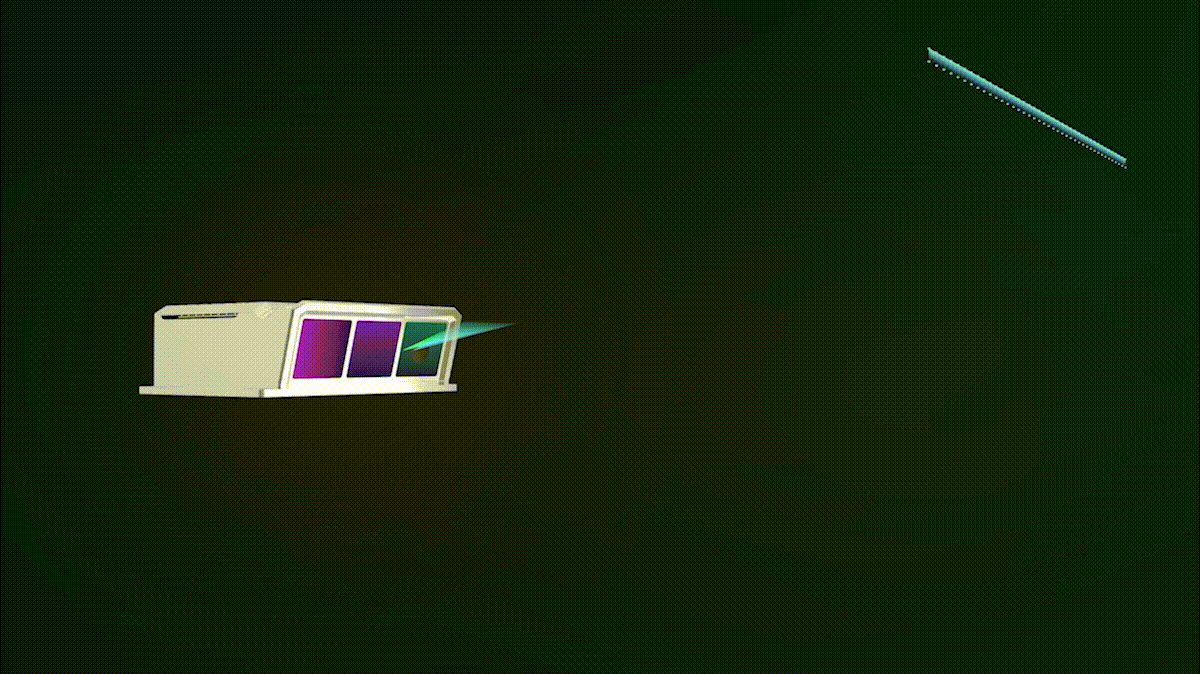

Vehicle Dimension Scanning Vehicle Dimension Sensor

Berdasarkan teknologi pemrosesan data Laser 3D dan i-Cloud terbaru, COSBER telah mengembangkan sistem C-VDSS 1/2, pemindai dimensi Radar Laser 3D presisi tinggi yang cocok untuk semua jenis kendaraan. Sensor Radar Laser berkinerja tinggi secara otomatis dan mengumpulkan informasi dimensi 3D. Sistem C-VDSS 1/2 bertahan selama bertahun-tahun dalam praktik nyata di pusat inspeksi di Asia maupun di Eropa untuk pengujian jutaan kendaraan, ini menunjukkan berbagai fungsinya yang kuat dan keandalan yang tinggi.

Tujuan dan ruang lingkup

Dimensi pemindai kendaraan otomatis mengukur panjang, lebar, dimensi lebih tinggi dan berat kosong maupun isi. Truk berat sedang, kendaraan khusus, trailer yang menggantung bagian luar dimensi harus diukur secara otomatis. Produk ini cocok untuk instalasi lingkungan indoor dan outdoor, pengguna tidak menambah biaya infrastruktur. Dan kami juga mmberikan pengukuran ini dengan versi Dynamic

Alat Ukur Dimensi Kendaraan-2

Sistem Perangkat Lunak :

  1. Otomasi tingkat tinggi: kontur luar kendaraan otomatis mengukur panjang, lebar, dimensi lebih tinggi, proses pengukuran tanpa campur tangan manusia.
  2. Kecepatan cepat: Perangkat lunak algoritme paralel terintegrasi, berjalan pada industri komputer multi-CPU berperforma tinggi, dalam hasil pengukuran output kendaraan dalam waktu 30 detik berlalu.
  3. Akurasi tinggi: mengukur kesalahan <1%.
  4. Visualisasi proses deteksi: pengukuran ditampilkan dalam gambar, simpan untuk memudahkan akses dan peninjauan.
  5. kepraktisan: "non-stop" berdasarkan metode deteksi tipe, persyaratan operasi rendah driver; instalasi tidak memakan ruang.
  6. Antarmuka Jaringan: perangkat lunak sistem deteksi kendaraan dan hubungan jaringan, kontrol yang mudah, dan pertukaran data.
  7. Adapun yang dapat diukur oleh alat ini adalah FOH (Front Overhang), ROH (Rear Overhang), Wheelbase (Jarak Sumbu), Lebar, Tinggi dan Panjang Kendaraan, Titik Terendah, Titik Berat Q (Opsional)
  8. Dapat pula dikombinasikan dengan Beban Kendaraan (Timbangan) untuk mendapatkan MST (Muatan Sumbu Terberat)(Opsional).
  9. Photo Tampak 4 sisi: Depan, Belakang, Kiri dan Kanan.

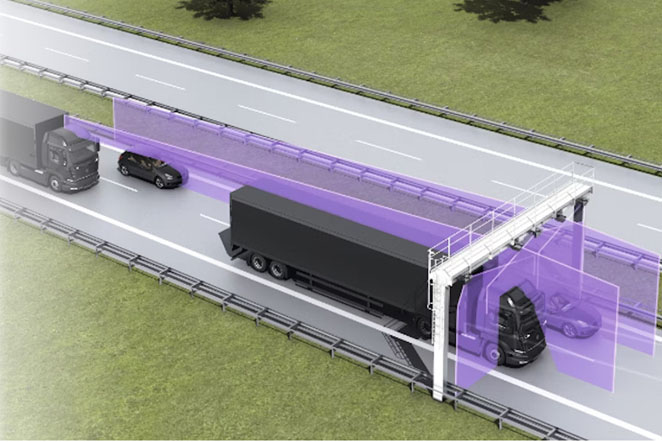

Cara Kerja Sensor 3D CVDSS

Manfaat Utama :

  1. Otomatis: Pengukuran otomatis satu tombol dengan mode Drive-through dalam 30 detik, mode Statis Kendaraan dalam 60 detik.
  2. Dimensi Besar: Rentang pengukuran tinggi dari 0 ~ 6m, panjang dari 0 ~ 25m, bergantung pada kode tata letak situs.
  3. Akurasi: Teknologi & Algoritma Multipoint Matrix memastikan akurasi hasil dalam 1%, menampilkan kelulusan 12 mm
  4. Instalasi Fleksibel: Kit instalasi desain khusus cocok untuk Indoor, Outdoor, dan bahkan di dalam casing instalasi testlane.
  5. Semua operasi cuaca: Tahan air di luar ruangan dengan sertifikat IP68, kisaran suhu kerja yang luas -20°C - 50°C.
  6. Akses Databess: Manajemen data lokal terintegrasi dan koneksi i-cloud dapat diakses

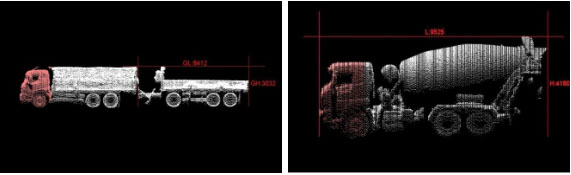

Alat Ukur Dimensi Kendaraan-4 Alat Ukur Dimensi Kendaraan-5

Spesifikasi Teknis :

  1. Mode Pengukuran:
    1. C-VDSS-1: Kendaraan berjalan Dynamic
  2. Waktu Pengukuran:
    1. C-VDSS-1: < 30 detik
  3. Lama Waktu Pengukuran:
    1. C-VDSS-1: < 22 detik
  4. Lebar Jarak: 0 - 5 meter
  5. Tinggi Jarak: 0 - 6 meter
  6. Akurasi Laser:
    1. C-VDSS-1: < 20mm
  7. Presisi Hasil Uji: 99%
  8. Resolusi: 1mm
  9. Persyaratan Kerataan Permukaan Lantai:
    1. C-VDSS-1: ± 20mm per 10 meter
  10. Laser radar scanning:
    1. C-VDSS-1: 3 Pcs fix positions
  11. Qualification: IP68 & EC
  12. Catu Daya:
    1. C-VDSS-1: 200W / 220V / 50Hz
